СПвПнг-HF

Расшифровка кабеля СПвПнг-HF:
С - Судовой
Пв - Изоляция – из сшитого полиэтилена
Пнг-HF - Оболочка - из полимерной композиции, не содержащей галогенов

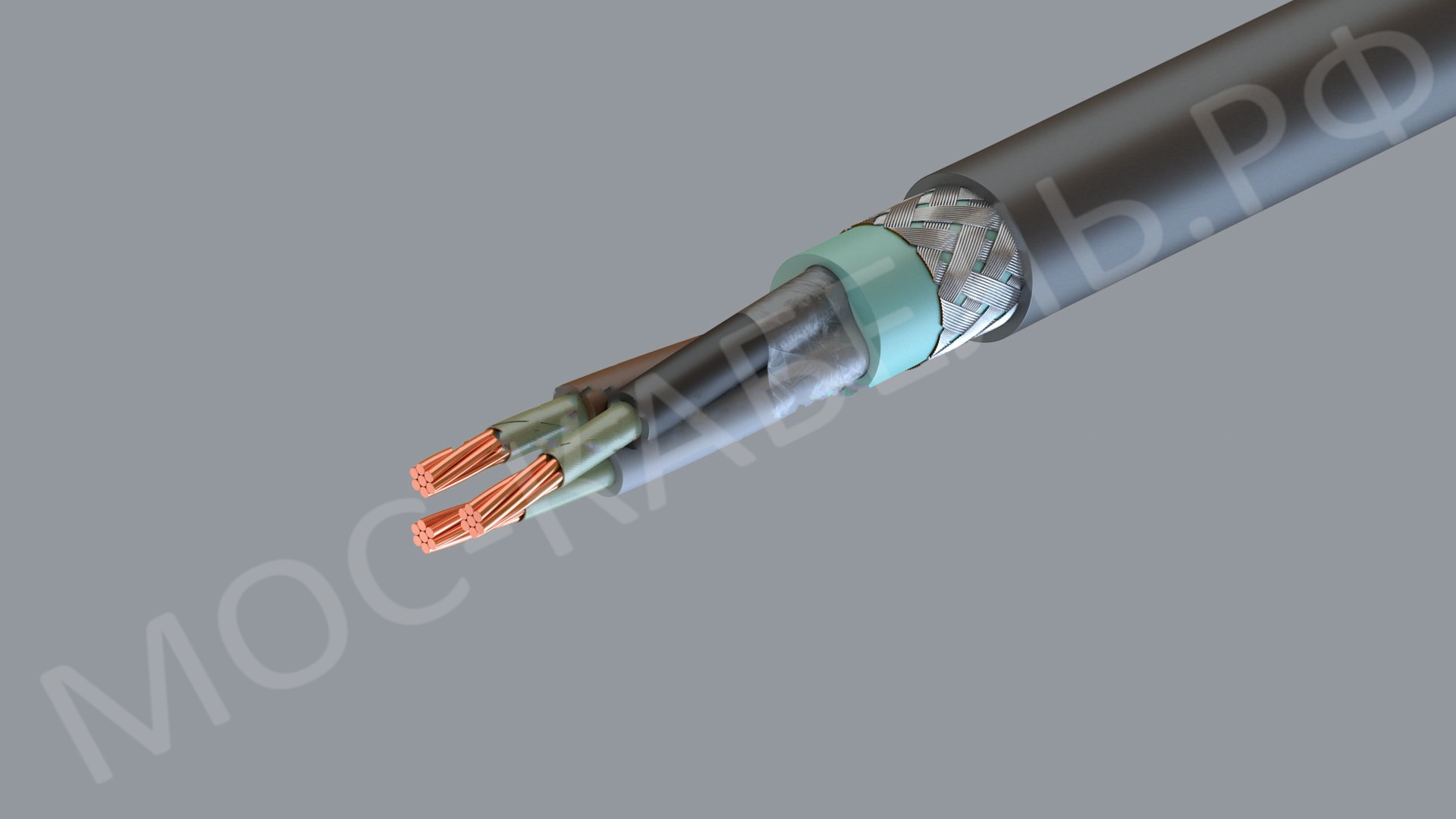

Элементы конструкции кабеля СПвПнг-HF:
1.Токопроводящая жила – из медных проволок ,соответствует ГОСТ 22483-77 классу не ниже 2.
2. Изоляция – из сшитого полиэтилена.
Изолированные жилы имеют отличительную цветовую или цифровую маркировку.
3. Скрутка – изолированные жилы многожильных кабелей скручены в кабель концентрическими повивами в одну или разные стороны.
4. Внутренняя оболочка из полимерной композиции, не содержащей галогенов.
5. Наружная оболочка - из полимерной композиции, не содержащей галогенов.
Оболочка черного или серого цвета.
Допускается наложение двухслойной экструдированной внутренней оболочки.

Область применения кабеля СПвПнг-HF:
Кабели предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях. Кабели предназначены для эксплуатации при переменном рабочем напряжении до 1 кВ частотой до 400 Гц или постоянном напряжении до 1,2 кВ
Кабели применяются в силовых и осветительных сетях, в цепях управления, контроля, для стационарной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при кратковременном воздействии морской воды.
Кабели не распространяют горение при групповой прокладке.
Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Кабели не являются опасными в экологическом отношении, и специальных требований по утилизации кабелей при выводе их из эксплуатации не предъявляется.

Технические характеристики кабеля СПвПнг-HF:
Класс пожарной опасности по ГОСТ Р 53315-2009: П1б.8.1.2.1
Вид климатического исполнения ОМ и Т, категория размещения 2 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации от - 40^оС до + 45^оС
Относительная влажность воздуха при температуре до 40^оС до 98%
Прокладка и монтаж кабелей без предварительно подогрева осуществляется при температуре не ниже минус 15^оС
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 85^оС
Максимально допустимая температура при коротком замыкании не более 250^оС.
Продолжительность короткого замыкания не должна превышать 1 с. При этом число циклов короткого замыкания не должно быть более 10 за весь срок службы кабелей.
Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
Кабели стойки к воздействию морской воды. Допускается кратковременная (до 1000 ч) эксплуатация кабелей, стационарно проложенных, в морской воде при температуре от минус 4 ^оС до 35 ^оС
Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива.
Суммарное время воздействия за весь срок службы, не более 300 ч для масел, в том числе 100 ч для дизельного топлива.
Кабели стойки к воздействию внешнего радиального гидростатического давления до 2 МПа (20 кгс/см²)
Кабели стойки к воздействию вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
Допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м в течение времени не более 4 ч.
Наружная оболочка кабелей стойка к растрескиванию.
Кабели стойки к воздействию плесневых грибов.
Дымообразование при горении и тлении кабелей не должно приводить к снижению светопроницаемости в испытательной камере белее чем на 50 %.
Строительная длина не менее 125 м.
