Провод СИП-4

Область применения провода СИП-4

СИП-4 – провод с алюминиевыми жилами и изоляцией из светостабилизированной модификации полиэтилена. Данная версия отличается отсутствием несущей нулевой жилы, что упрощает его использование в целях создания отводов для подачи электроэнергии к конечным потребителям. СИП-4 используется как вспомогательный провод.

Провода СИП-4 предназначаются для передачи электроэнергии потребителям однофазного и трехфазного тока, путем ответвления от высоковольтных магистральных линий и трансформаторных подстанций.

Провода СИП-4 используются для работы в сетях переменного тока, напряжением 0,66 и 1 кВ. Основная задача провода – создание распределительных и осветительных сетей. Монтаж провода СИП-4 ведется как на опорах (при монтаже между опорами необходимо использование несущего провода), так и на элементах конструкции зданий, как правило, на стенах.

Пригодны для монтажа внутри зданий (прокладка по стенам и внутри кабельных конструкций). Не распространяют горение при одиночной прокладке (в случае групповой прокладки разрешается применение огнезащитных покрытий). Соединение проводника ведется на шлейфах и опорах, ответвления с применением разделяющей арматуры производятся методом прокола изоляции провода. Максимальная длина прокладки от опоры к опоре (с учетом применения несущего троса) 40 метров. В связи с отсутствием несущего троса, в ходе монтажа методом натяжения линии – необходимо использовать динамометр.

Из технологических преимуществ стоит выделить длительный срок работы провода без отказов, устойчивость к перепадам температуры и агрессивным веществам, возможность монтажа и ремонта без отключения питания линии, а также устойчивость к механическим воздействиям и коротким замыканиям. Плюсом стоит отметить меньший необходимый объем расчистки лесополосы в случае прорубания просек. Так же, за счет устойчивой изоляции, можно рассчитывать на бесперебойную работу в различных климатических условиях.

Из преимуществ в плане безопасности, стоит отметить возможность прикосновения человека к работающей линии в ходе ремонтных работ без последствий в виде поражения электрическим током. Также, провод не нахлестывается и не вызывает связанных с этим коротких замыканий в сети.

Расшифровка провода СИП-4

На провод наносится аббревиатура с буквенными и цифровыми обозначениями:

• С – самонесущий.
• И – изолированный. Изоляция из химически сшитого светостабилизированного полиэтилена. Эта версия полимера отличается высокой термоустойчивостью, выносливостью к перепадам температур и сопротивляемостью к внешним метеорологическим воздействиям.
• П – провод;

Далее следует набор цифр, представляющий собой набор цифр и их сечение. Далее, за знаком плюс, обозначается сечение несущей жилы, которое может отличаться от сечения токоведущих жил. Далее в маркировке указывается обозначение напряжения и ТУ, по которым выпущен данный кабель.

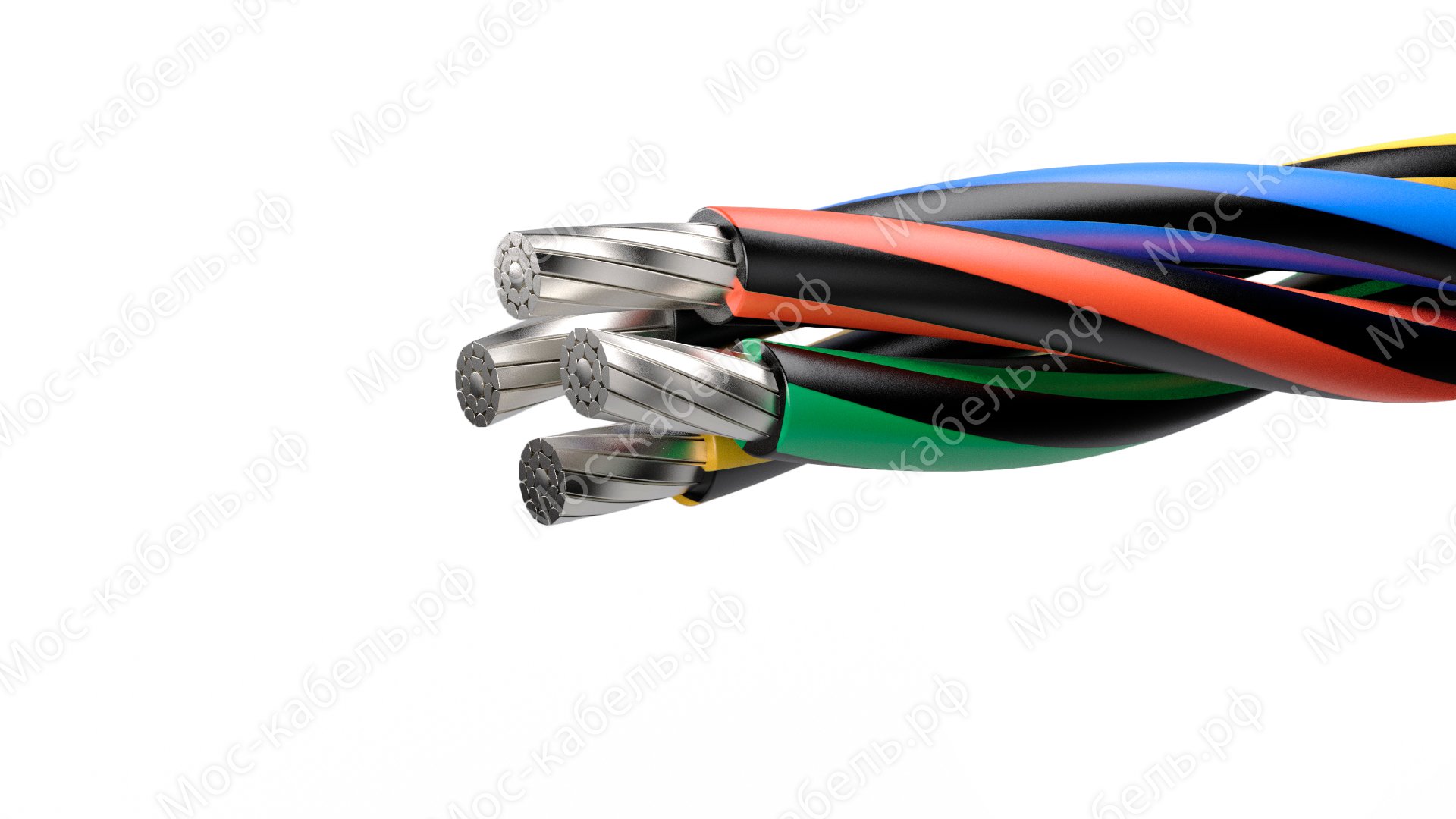

Конструкция провода СИП-4

1. Алюминиевые, либо из алюмо-кремне-магниевого сплава AlMgSi, круглые или компактированные жилы;
2. Изоляция из молекулярно-сшитого полиэтилена со светостабилизацией.

Технические и эксплуатационные характеристики провода СИП-4

Характеристики можно поделить на механические и электрические.
Основная характеристика, необходимая в расчетах и подборе кабеля – это сравнительно-допустимые токовые нагрузки:

Электрическое сопротивление проводника. Оно зависит от материала, сечения и температуры нагрева. Сопротивление возрастает с ростом температуры проводящего материала. Зависимость сопротивления от сечения жил указана в таблице ниже:

Провод СИП-4 на 1 кВ должен выдерживать напряжение в 4 кВ в течение 5 минут, после выдержки в воде в течение 10 минут. В тот же момент, провод должен выдерживать импульсные нагрузки до 20 кВ. Одна из необходимых для производства качественного провода характеристик – усилие сдвига изоляции, отвечающее за плотность прилегания изоляции к токопроводящим жилам. Цифра исчисляется от 180 до 240 Н.

Минимальная температура монтажа без предварительного подогрева будет составлять -20 °C.

Общие характеристики описаны в таблице ниже:
