Провод СИП-3

Область применения провода СИП-3

Провода СИП-3 – самонесущий изолированный провод с токоведущей жилой из алюминиевого легкодеформируемого сплава, либо сталеалюминевой композитной жилы. Изоляция провода состоит из светостабилизированного полиэтилена, защищающего провод от нахлестывания, коротких замыканий, солнечной радиации и перегревов. Провод СИП – разработка, направленная на модернизацию воздушных линий электропередач, напряжением до 20 кВ.

Провода СИП-3 предназначаются для передачи электрической энергии к высоковольтным распределительным и производственным объектам. Провод СИП-3 обладает одной жилой и не нуждается в дополнительных несущих элементах.

Провода СИП-3 используются для работы в сетях переменного тока, напряжением до 20 кВ. Основная задача провода – создание распределительных высоковольтных сетей. Монтаж провода СИП-3 ведется на опорах.

В отличие от ранее существующих оголенных токоведущих конструкций, провод СИП обладает рядом отличительных преимуществ. Провода СИП требуют меньших расходов в эксплуатации в отличии от стандартных проводов ЛЭП. Позволяют монтировать рядом телефонные провода и линии с меньшим напряжением. Требуют меньших объемов вырубаемых просек при прокладке через лесные массивы, что экономит человеко-часы. Позволяют проводить монтаж по фасадам зданий. Обладают значительно меньшими показателями пробивной способности, за счет чего могу быть смонтированы значительно ближе к коммуникациям. Меньшая необходимая высота кабельной линии (4 метра), и исключение возможности замыкания проводов по фазе или на землю. Исключают вероятность пожаров при падении на землю. Исключают возможность риска поражения персонала при касании исправного провода. Снижение вероятности хищений электроэнергии методами несанкционированных набросов.

Расшифровка провода СИП-3

Аббревиатура, нанесенная непосредственно на провод, позволяет узнать его марку и сечение:

• С – самонесущий. То есть провод обладает встроенной несущей жилой, которая не даёт прогибаться и разрываться всей конструкции;
• И – изолированный. Провода СИП обладают изоляцией из сшитого полиэтилена, который в свою очередь устойчив к перегревам и ультрафиолету;
• П – провод;
• 3 – тип конструкции.

Далее следует набор цифровых аббревиатур. Это обозначение количества жил и их сечение. Напоследок в маркировке указывается обозначение напряжения и ТУ, по которым выпущен данный кабель.

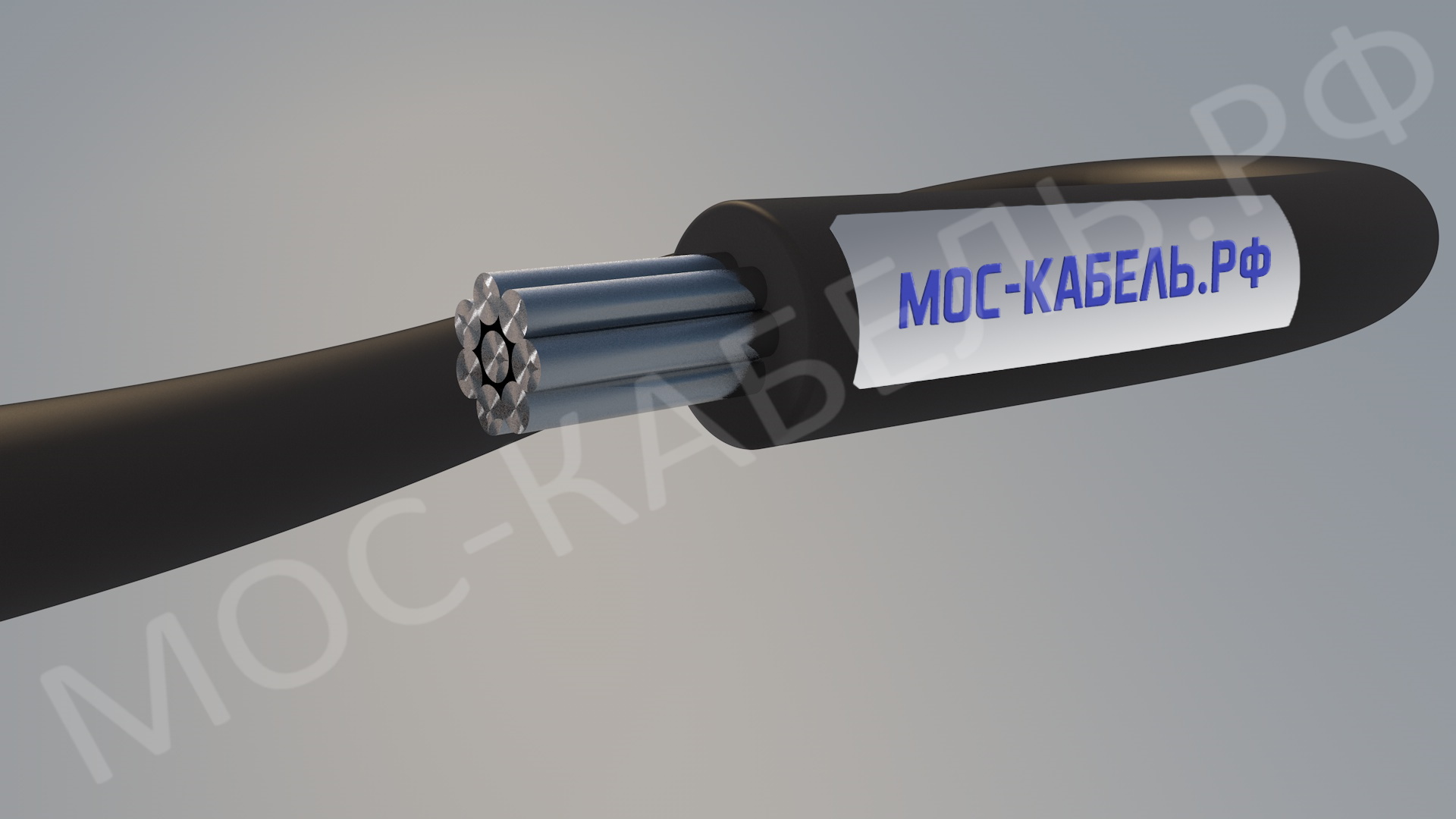

Конструкция провода СИП-3

Главная отличительная особенность провода СИП-3 от всей линейки в том, что но предназначается для линий высокого и среднего класса напряжения и обладает несущей конструкцией, находящейся в составе самой жилы:

1. Сталеалюминевые или сплавные алюминиевые круглые фазные жилы, сечением от 16 до 240 мм2;
2. Изоляция жил из сшитого светостабилизированного полиэтилена.

Технические и эксплуатационные характеристики провода СИП-3

В контексте характеристик, следует рассматривать механические и электрические характеристики. В первую очередь – это токовая нагрузка, в сравнении с другими проводами марки:

Далее электрическое сопротивления проводника. Она зависит от материала, сечения и температуры нагрева. Чем температура ниже, тем ниже сопротивление проводника. Зависимость сопротивления от сечения жил указана в таблице ниже:

Стоить помнить про высоковольтные испытания провода. Провод СИП-3 на 1 кВ должен выдерживать напряжение в 4 кВ в течении 5 минут, после того как был погружен в воду на 10 минут. В тот же момент, провод должен выдерживать импульсные нагрузки до 20 кВ.

Из механических характеристик, в первую очередь уделим внимание разрывному усилию троса. Оно разнится от 7,4 кН для сечения 25 мм2, до 69,5 кН для кабелей сечением 240 мм2. В среднем, цифра разрывного усилия в килоньютонах, должна быть в 3,2-3,7 раз ниже цифры диаметра сечения. Сюда необходимо добавить параметр усилия сдвига изоляции, который отвечает за плотность прилегания изоляции к токопроводящим жилам. Цифра исчисляется от 180 до 240 Н.

Остальные характеристики указаны в таблице:
