СБПБбШп-Т

Расшифровка кабеля СБПБбШп-Т:
СБ - Сигнально-блокировочный кабель
П - Оболочка из полиэтилена
Б - Броня из двух стальных оцинкованных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шп - Защитный покров в виде выпрессованного шланга из полиэтилена
Т - Тропическое исполнение

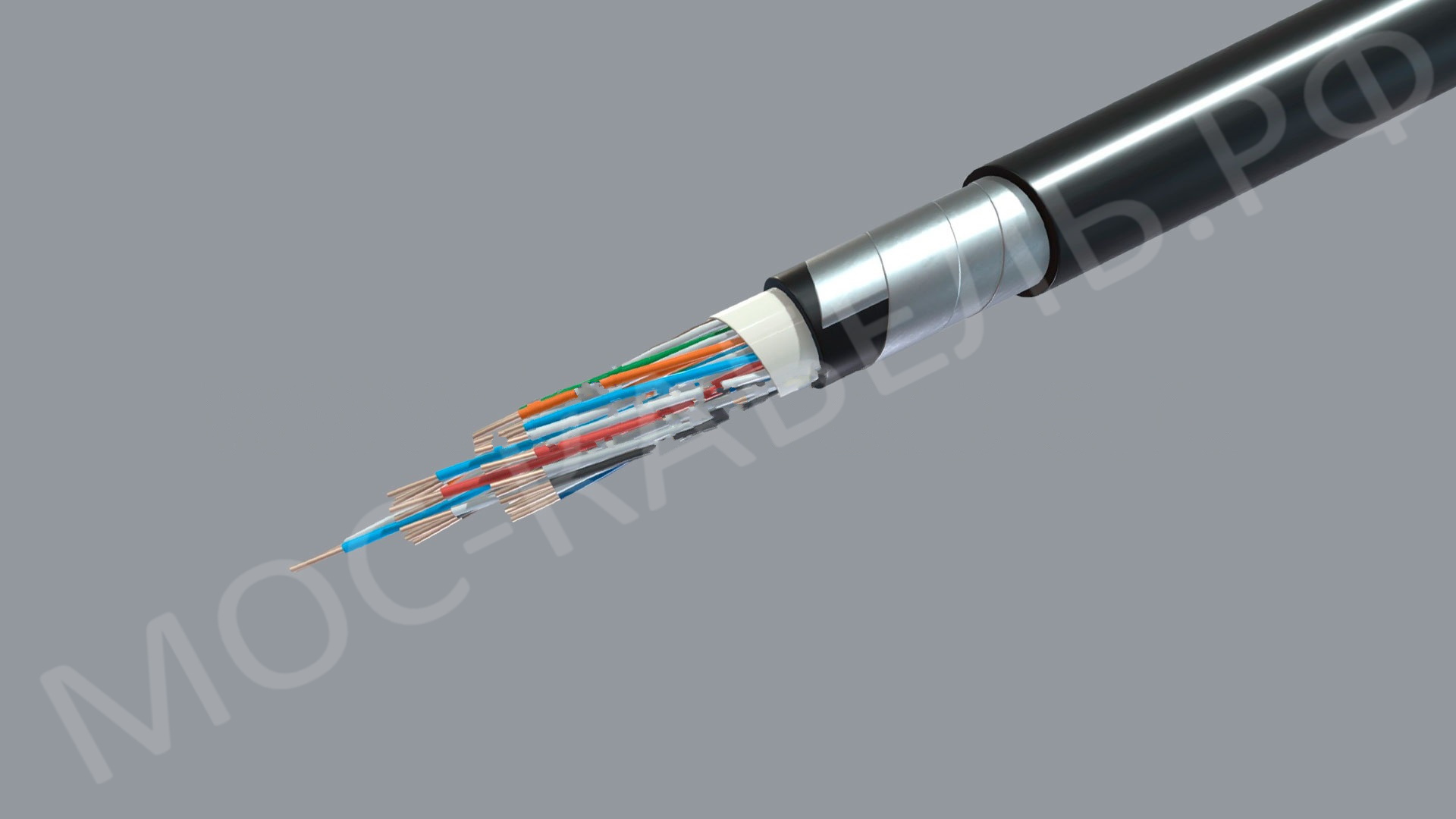

Элементы конструкции кабеля СБПБбШп-Т:
1. Токопроводящая жила - из медной мягкой круглой проволоки номинальным диаметром 0.9мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция – лента полиэтилентерефталатная.
6. Экран – алюминиевая лента (по согласованию с заказчиком), под экраном проложена медная контактная проволока номинальным диаметром 0.4 – 0.6 мм.
7. Оболочка - из полиэтилена.
8. Броня - из двух стальных оцинкованных лент.
9. Защитный шланг - в кабелях марки СБПБбШв - из ПВХ пластиката, в кабелях марки СБПБбШп – из полиэтилена.

Применение кабеля СБПБбШп-Т:
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Кабели предназначены для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям.
Кабели предназначены для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям.

Технические характеристики кабеля СБПБбШп-Т:
-Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150
-Диапазон температур эксплуатации -50°С до +60°С
-Относительная влажность воздуха при температуре до +35°С до 98 %
-Прокладка производится при температуре воздуха от-15°С до +60°С
-Кабели должны быть защищены от прямого солнечного излучения.
-Радиус изгиба кабелей при прокладке и монтаже не менее 12 максимальных наружных диаметров кабеля
-Электрическое сопротивление ТПЖ постоянному току при температуре +20°С с диаметром жил 0.9 мм - не более 28,8 Ом/км
-Электрическое сопротивление изоляции ТПЖ постоянному току при тем-ре +20 °С : не менее 5000 МОм*км
-Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В
-Рабочая емкость при переменном токе частотой 800 или 1000 Гц
- пар кабелей парной скрутки не более 100 нФ/км
- жил кабелей с одиночными жилами не более 150 нФ/км
-Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при температуре +20°С с диаметром жил 0.9 мм – не более 1.04 дБ/км
-Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при переменном токе частотой 800 Гц на длине 300 м
- для 100% значений - не менее 60 дБ
- для 80% значений - не менее 62 дБ
-Относительное удлинение при разрыве оболочки : из ПВХ пластиката не менее 125%
из полиэтилена не менее 300%
-Относительное удлинение при разрыве изоляции: не менее 300%
-Прочность при растяжении оболочки : не менее 9 МПа
-Прочность при растяжении изоляции: не менее 9 МПа
-Строительная длина кабеля: не менее 300 м
-Гарантийный срок эксплуатации 4,5 года с даты ввода кабелей в эксплуатацию
-Срок службы кабеля СБПБбШп-Т - не менее 12 лет

Кабели марки СБПБбШп-Т выполняются в тропическом исполнении и устойчивы к воздействию плесневых грибков.
