ПвзБбШв

Расшифровка кабеля ПвзБбШв:
Пв - Изоляция жил из сшитого полиэтилена
з - Заполнитель из материала препятствующего распространению влаги внутрь сердечника
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

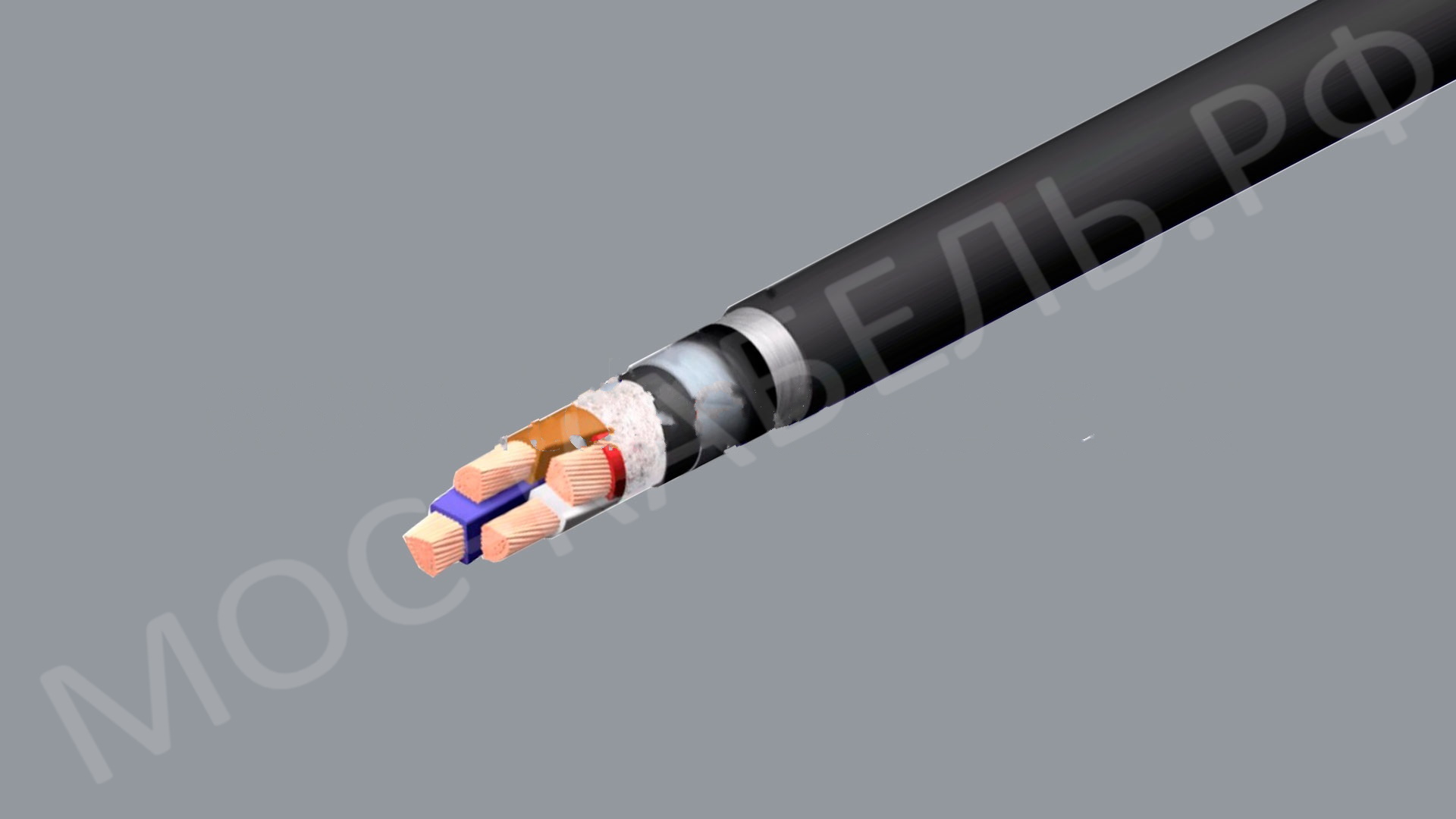

Элементы конструкции кабеля ПвзБбШв:
1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из силанольносшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку, которая может быть не только сплошной, но и в виде продольной полосы шириной не менее 1 мм. Изоляция нулевых жил выполняется голубого цвета.
3. Скрутка - изолированные жилы кабелей скручены; кабели выполняются четырехжильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую). В кабелях марки ПвзБбШв в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, не снижающий способности кабеля к изгибу.
4. Внутренняя оболочка - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из другого равноценного материала с заполнением промежутков между жилами и препятствующая распространению влаги.
5. Поясная изоляция - выпрессована из ПВХ - пластиката.
6. Защитный покров - типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг выпрессованный из полиэтилена.

Применение кабеля ПвзБбШв:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1000 В частоты 50 Гц .
Кабели предназначены для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод, за исключением пучинистых и просадочных грунтов, и для прокладки в грунтах с повышенной влажностью и в воде.
Допускается прокладка кабелей в кабельных сооружениях при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.
Класс пожарной опасности по НПБ 248-97 – О2.7.1.3.

Технические характеристики кабеля ПвзБбШв:
- Вид климатического исполнения УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин): 3.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +90°С
- Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
- Строительная длина кабелей для сечений основных жил:
