МКПпВБЭпП

Расшифровка кабеля МКПпВБЭпП:
М - Магистральный
К - Кабель
Пп - Изоляция из пленко-пористого полиэтилена
ВБ — Водоблокирующие матреиалы
Э - Экран из алюмополимерной ленты с алюминиевым слоем не менее 0,1 мм
пП - полиэтиленовая оболочка

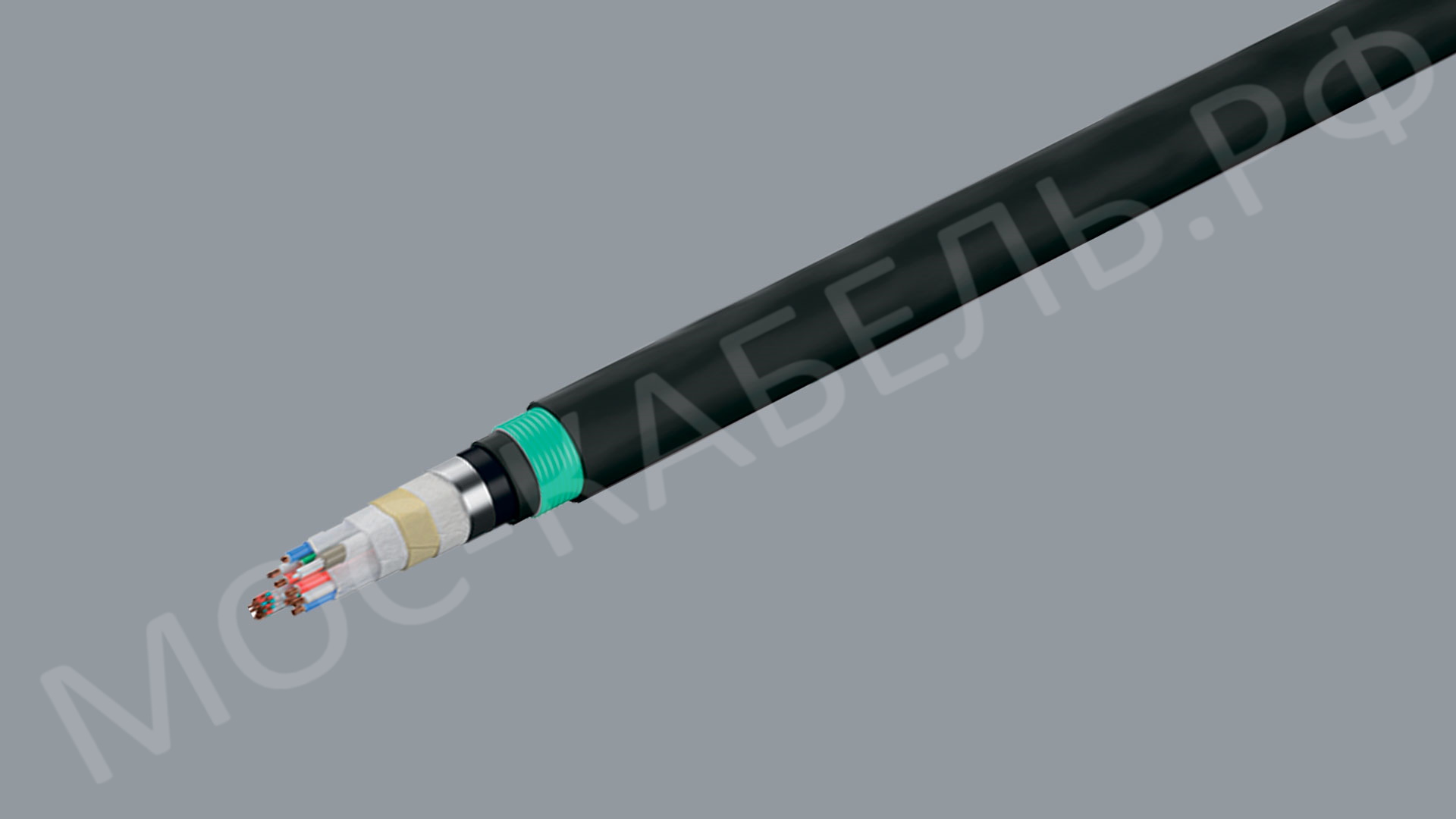

Элементы конструкции кабеля МКПпВБЭпП:
Токопроводящая жила: в четверках – медная мягкая проволока диаметром 1,05 мм
Контрольная жила: медная мягкая проволока диаметром 0,7 мм или многопроволочная сечением 0,35 – 0,4 мм².
Изоляция жил:
в четверках – пленко-пористая трехслойная;
внутренний слой – сплошной ПЭ высокого давления;
средний слой – пористый из смеси ПЭВД и ПЭНД;
наружный слой – сплошной слой из ПЭНД;
контрольной жилы – пористая, бумажная или неизолированная
Сердечник:
четырехчетверочного кабеля – из четырех четверок и четырех корделей из водоблокирующего материала вокруг корделя из водоблокирующего материала, каждая четверка скручена из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой;
семичетверочного кабеля - из шести четверок внешнего повива и шести корделей из водоблокирующего материала вокруг центральной четверки, скрученной из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой.
При нарушении целостности наружных покровов и оболочки и попадании влаги в сердечник кабеля ленты и кордели из ВБ материалов увеличиваются в объеме в 3-4 раза и образуют гелевую пробку, которая препятствует дальнейшему проникновению влаги в кабель.
Поясная изоляция: – состоит из ленты ПЭТФ, ленты водоблокирующего материала, ленты ПЭТФ и ленты из водоблокирующего материала с продольно наложенной контрольной жилой;
Оболочка: – экран из алюмополимерной ленты с алюминиевым слоем не менее 0,1 мм с контактной луженой проволокой;
Защитные покровы: – полиэтиленовая оболочка (ПЭ);

Область применения кабеля МКПпВБЭпП:
кабеля МКПпВБЭпП предназначены для прокладки вдоль железных дорог на участках с электртягой постоянного и переменного тока и с тепловозной тягой для эксплуатации в стационарных условиях в цифровых и аналоговых системах передачи в диапазоне частот до 400 кГц для работы при переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В на магистральных и внутризоновых первичных сетях при температуре от минус 50 ⁰С до плюс 50 ⁰С.

Условия эксплуатации и монтажа кабеля МКПпВБЭпП:
Для прокладки в пластмассовых трубопроводах, в грунте, в условиях агрессивной среды, повышенной влажности, при отсутствии механической воздействий на кабель, на участках с тепловозной тягой в районах, не характеризующихся повышенным электромагнитным влиянием.
Применение магистральных кабелей с пленко-пористой изоляцией жил и водоблокирующими материалами позволит повысить надежность работы кабельных линий связи, снизить стоимость строительства и эксплуатации за счет исключения компрессорно-сигнальных установок и газонепроницаемых муфт, повысить производительность труда при технической эксплуатации линейно-кабельных сооружений (в том числе за счет локализации места повреждения кабеля водоблокирующими материалами и появлением возможности применения для отыскания повреждения современных высокоточных приборов – рефлектометров, мостов и др.).
Рабочая температура эксплуатации – от минус 50 ⁰С до плюс 50 ⁰С.
Температура прокладки - не ниже минус 15 ⁰С.
Величина радиуса монтажных изгибов - не менее 20 максимальных диаметров по алюминиевой оболочке для семичетверочного кабеля.
Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длинами 1000 м.
Электрические характеристики кабеля МКПпВБЭпП:
Электрическое сопротивление токопроводящих жил, пересчитанное на длину 1000 м и температуру 20 ⁰С, не более:
-    для жил четверок — 21,2 Ом
-    для контрольной жилы — 55,0 Ом
Омическая асимметрия жил в рабочей паре четверок, пересчитанное на длину 1000 м, не более:
-    для высокочастотных четверок — 0,24Ом,
-    для низкочастотных четверок — 0,25Ом,
Испытательное напряжение в течение 2 мин.:
-    между жилами четверок — 2500 В
-    между всеми жилами четверок, соединенными вместе, и экраном (алюминиевой оболочкой) — 4000 В
Срок эксплуатации кабеля МКПпВБЭпП не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
