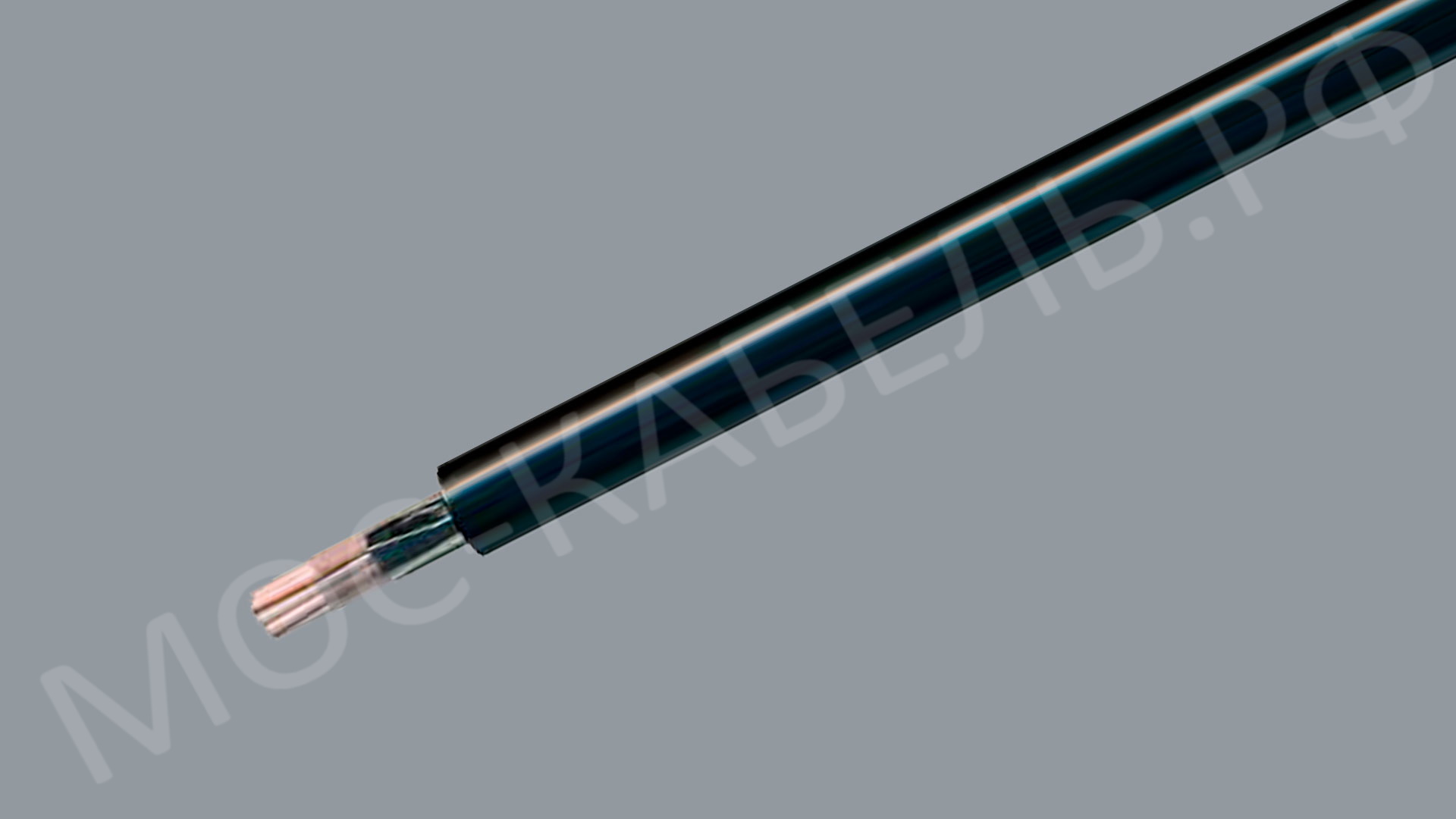

МКПпСБ

Расшифровка кабеля МКПпСБ:
М - Магистральный
К - Кабель
Пп - Изоляция – трехслойная: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена
С - Оболочка – свинцовая
Б - Защитный покров типа Б:
- подушка из битума и синтетических лент,
- броня из двух стальных лент,
- наружный покров из битума, стеклопряжи и мела

Элементы конструкции кабеля МКПпСБ:
1. Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки
2. Изоляция – трехслойная: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена
3. Четыре жилы с изоляцией различных цветов скручены в звездную четверку вокруг центрального элемента из круглой синтетической нити. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый (или белый) цвета, второй пары – синий (или голубой) и зеленый.
4. Обмотка - скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый.
5. Сердечник – скручен из четверок.
6. Поясная изоляция – из полиэтилентерефталатных лент или других синтетических лент.
7. Оболочка – свинцовая по ГОСТ 24641-81.
8. Защитный покров - подушка из битума и синтетических лент, броня из двух стальных лент, наружный покров из битума, стеклопряжи и мела

Область применения кабеля МКПпСБ:
Кабели предназначены для кабельных магистралей, линий зоновой связи и соединительных линий, используемых в диапазоне частот до 552 кГц или при применении вторичных систем передачи в диапазоне частот до 8448 кГц и работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В

Условия эксплуатации и монтажа кабеля МКПпСБ:
Кабель МКПпСБ предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.
Диаметр токопроводящих жил - 1,20мм
Число четверок в кабеле - 4, 7
Диапазон температур эксплуатации от – 50 С до 50 С
Толщина свинцовой оболочки кабелей соответствует ГОСТ 24641
Размеры защитных покровов соответствуют ГОСТ 7006-72
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 200С - 15,85 Ом
Омическая асимметрия жил в рабочей паре на длине 825м, не более 0,19 Ом
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и тем-ру 200С - не менее 12000 мОм
Рабочая емкость, пересчитанная на 1 км длины, при частоте тока 0,8 кГц, нФ:
- четырехчетверочных кабелей……….24,5+/-1,0
- семичетверочных кабелей…….24,0+/-1,0
Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока 10-256 кГц, не менее, дБ:
100% измеренных значений…….59
. 90% измеренных значений……65
Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в 10-256 кГц, не менее, дБ
100% измеренных значений ……..68
90% измеренных значений………74
Кабели могут быть проложен при температуре от 500С до минус 150С
Гарантийный срок эксплуатации кабелей - 4,5 года со дня ввода в эксплуатацию.
Срок эксплуатации кабеля МКПпСБ не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
