Кабель КПБПнг(А)-HF

Расшифровка кабеля КПБПнг(А)-HF:
К - Кабель контрольный
П - Изоляция жил из безгалогенной композиции на основе полиолефинов
Б - Броня из двух стальных лент
Пнг-HF - Оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов
(А) - Категория по исполнению в части показателей пожарной безопасности

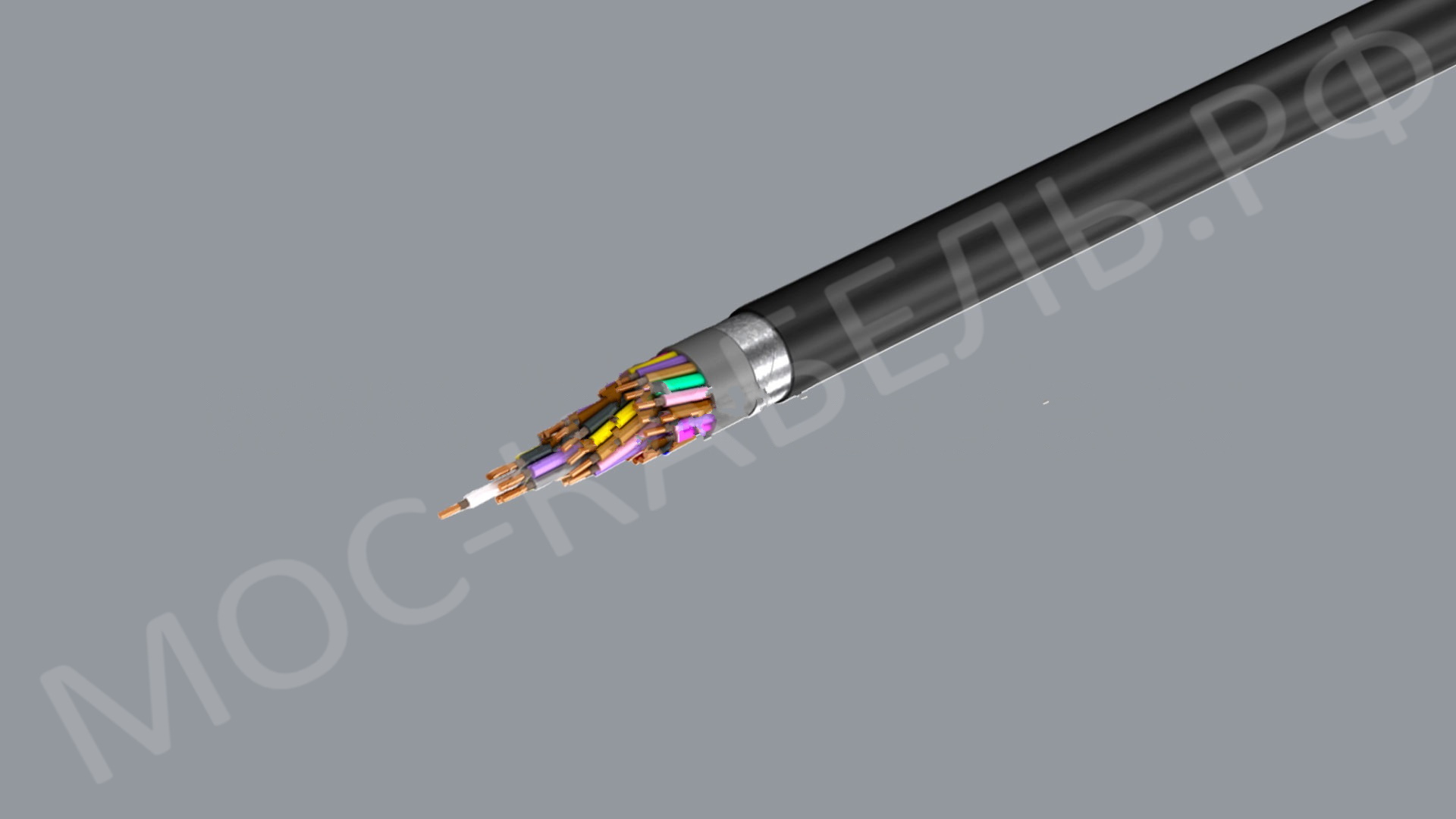

Элементы конструкции кабеля КПБПнг(А)-HF:
Кабель контрольный с медными токопроводящими жилами, изоляцией из полимерных композиций не содержащих галогенов, внутренней оболочкой из полимерной композиции не содержащей галогенов, броней из стальных или стальных оцинкованных лент, наружной оболочкой из полимерной композиции не содержащей галогенов.

Условия эксплуатации кабеля КПБПнг(А)-HF:
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 1, 6 и 10 кВ частотой до 100 Гц и в установках на номинальное постоянное напряжение 1 и 3 кВ.
Вид климатического исполнения провода В1, 5.
Кабель применяется для прокладки в кабельных сооружениях, производственных помещениях, сооружениях метрополитена, в т.ч. в пожароопасных и взрывоопасных зонах всех классов при отсутствии растягивающих усилий в процессе эксплуатации.
Класс пожарной опасности по НПБ 248-97 - П1.7.1.2.
Кабель по нераспространению горения соответствует категории А ГОСТ Р МЭК 60332-22-2005.
Кабели стойки к навиванию вокруг цилиндра диаметром 20(Dн+d) - для одножильных кабелей и 15(Dн+d) - для многожильных кабелей, где Dн - расчетный наружный диаметр кабеля, d-диаметр круглой жилы или диаметр жилы круглой формы, имеющий ту же площадь поперечного сечения, что и секторная жила, мм.
Кабели не распространяют горение при групповой прокладке, а также имеют низкое дымо- и газовыделение при горении и тлении.
Кабели предназначены для эксплуатации в стационарном состоянии в кабельных сооружениях и помещениях, в том числе в сооружениях метрополитена при температуре окружающей среды от минус 50 до 50°С и относительной влажности воздуха до 98 % при температуре до 35°С.
Одножильные кабели на напряжение 1 и 3 кВ предназначены для работы на постоянном токе.
Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 20°С.
Минимальный радиус изгиба кабелей при прокладке - 10 наружных диаметров кабеля.
Провод соответствует ТУ 16.К71-374-2006.

Технические характеристики кабеля КПБПнг(А)-HF:
Электрическое сопротивление токопроводящих жил сечением 630 мм постоянному току на длине 1 км не более 0,0283 Ом.
Удельное объемное электрическое сопротивление изоляции кабелей на напряжение 1 и 3 кВ при температуре 90°С - не менее 1000000 МОм*см.
Постоянная электрического сопротивления изоляции кабелей на напряжение 1 и 3 кВ при температуре 90°С - не менее 3,67 МОМ*км.
Электрическое сопротивление разделительного слоя между экраном и броней в кабелях на напряжение 3 кВ в нормальных климатических условиях, пересчитанное на длину 1км - не менее 1 МОм.
Уровень частичных разрядов кабелей на напряжение 6 и 10 кВ, измеренный на строительной длине при напряжении 9 и 15 кВ соответственно, - не более 10 пКл.
Тангенс угла диэлектрических потерь при напряжении 2кВ при температуре жилы 95-100°С - не более 0,003.
Допустимая температура нагрева жил кабелей:
- не более 90°С - в нормальном режиме;
- 130°С - в режиме токовой перегрузки;
- 250°С - в режиме короткого замыкания в течение 4 с.
Предельная температура нагрева жил при к.з. по условиям невозгорания кабеля - 400°С.
Срок службы кабелей - не менее 40 лет.
